Beschrijving

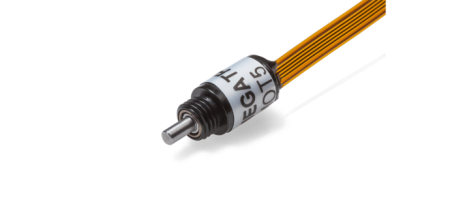

Miniature incremental encoder MOT5

Incremental encoder in extremely compact Ø5 mm housing with up to 100 ppr. for use in miniaturized devices

Pi-Tronic heeft een speciaal programma aan miniatuur encoders waar onze miniatuur incremental encoder MOT5 serie er één van is. Deze incrementele encoder heeft A-, B-, Z-kanalen en 100 ppr. Deze kunnen bijvoorbeeld worden toegepast voor medische robots en in medische apparatuur maar ook in speciale robots of andere toepassingen waarbij er een miniatuurbehuizing nodig is in combinatie met een hoge resolutie.

Onze miniatuur incremental encoder MOT5 serie onderscheidt zich dan ook door de extreem kleine afmetingen. Deze serie is vooral geschikt voor gebruik in compacte apparaten. Een bedrijfsspanning van 3,2 V en NPN-spanningsuitgang maakt een eenvoudige aansluiting op de elektronica van de klant mogelijk via het meegeleverde bord met bijpassende connectoren. Wij zijn er trots op dat wij de kleinste high-end encoder ter wereld aan u kunnen aanbieden!

Kenmerken

• Extremely compact housing with Ø5 mm
• Easy connection to customer electronics
• 64 (optional 100) ppr. with 2 channels and reference pulse
• Operating voltage 3.2 V, NPN voltage output
• Durable thanks to ball bearing
• Smallest encoder in the world!

Opties

• Other resolutions
• Specials shaft design
• Special connector and cable design

Breed programma aan rotatie sensoren

Voor uw toepassing is een uitgebreid spectrum aan single- en multi-turn sensoren beschikbaar. Daarnaast helpen wij u ook bij het bepalen van de eisen van de applicatie en de geschikte technologie, zoals hall-effect, optisch of potentiometrisch. Beschikbare elektrische interfaces zijn onder meer stroom- of spanningsuitgang, incrementeel signaal, PWM, SSI, SPI en andere. Wij kunnen daarnaast ook de signaalkarakteristiek zoals (draaihoek, plateaus, draairichting) aan laten passen aan specifieke eisen in de fabriek. Voor configuratie in het veld bieden wij single-turn encoders en multi-turn encoders aan met een teach-in interface.

Panel-encoders hebben een extra bedieningskoppel nodig om onbedoelde verplaatsingen door bijvoorbeeld trillingen te voorkomen. Ook bieden we tal van haptic selecties, van continue tot detent torques. We hebben encoders met mechanische eindaanslag om de mechanische hoek op een schaal uit te lijnen. Bevestiging van de invoer door middel van een geïntegreerde drukknop of een menubesturing zijn als opties verkrijgbaar. Daarnaast hebben we verschillende opties voor directe PCB montage.

Voor een optimale aanpassing aan de mechanische componenten van de klant bieden we tot slot tal van maten en behuizingsvariaties aan. Het spectrum omvat bovendien alle standaard industriële versies. Van voordelige bus-bevestigingen met optionele polymeer lagers tot servo flens behuizingen met kogellagers tot slijtvaste kit encoders. Het is bij ons ook mogelijk om aanpassing op maat te laten maken. Van assen, behuizingen en aandrijfcomponenten, evenals de fabricage van kant-en-klare kabels en pluggen te laten verzorgen. Als resultaat hebben wij voor vrijwel iedere toepassing een oplossing.
