Beschrijving

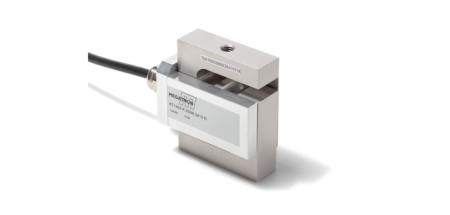

S-Beam Load Cell KT1403 sensor serie
S-Beam Force Sensor met geïntegreerde digitale meetversterker en M8 draad voor een meetbereiken tot 1 kN
In de S-beam load cell KT1403 sensor serie wordt de kracht via de M8-binnendraad geïntroduceerd voor meetbereiken tot 1 kN. De krachtsensoren zijn bovendien gebouwd volgens het S-Beam-principe. De kracht wordt via de interne schroefdraad geïntroduceerd voor druk- of trekkrachten. Het aluminium meetlichaam is daarnaast verkrijgbaar in het meetbereik van 50 N .. 1 kN in een onafhankelijk ontwerp.
De load cell heeft een geïntegreerde digitale signaalomvormer en levert uitgangssignalen van 0,10 V, 4,20 mA @ 24 VSUP. Het meetprincipe van de Wheatstone strain gauge full bridge heeft zich al tientallen jaren bewezen voor dit type krachtsensor en zorgt voor een lange levensduur.
Kenmerken
- S-beam with integrated digital transducer
- Strain gauge principle
- Aluminium body
- Output 0..10 V, 4..20 mA @24 VSUP
- Force transmission via M8-thread for 50 N .. 1 kN
- Easy to install, stable and reliable
Opties
Op verzoek bieden wij voor veel van onze producten bovendien veel aanpassingen aan. Zo kunnen we kabelassemblages bevestigen met of zonder connectoren, output signalen met PWM of SPI en nog veel meer. Gebruik ons aanvraagformulier en beschrijf uw aanvraag, zodat we het optimale product voor uw ontwerp kunnen bepalen.
Loadcellen van Pi-Tronic
Loadcel toepassingen worden steeds diverser. Van mechanische engineering tot apparatuur en testtechnologie tot medische engineering en implementatie in fitness- of revalidatieapparaten. Pi-Tronic biedt voor al deze toepassingen een grote keuze aan loadcellen. Het productassortiment omvat meetwaarden tot 3000 kN en verschillende behuizingen zoals shear beam, S-beam, button, universal membrane, trough hole, in-line, cannister, polished rod en tall trough load cellen. Een groot aantal van deze load cellen is daarnaast op korte termijn uit voorraad leverbaar. Elke KT-loadcel heeft daarnaast een versterker die in de sensor is geïntegreerd en individuele kalibratie. Dit elimineert bedrading tussen krachtsensor en versterker, evenals tijdrovende aanpassingen. Door jarenlange ervaring en uitgebreide knowhow kunnen wij bijzondere meettaken oplossen en maatwerkaanpassingen doorvoeren.
Loadcellen zetten werkende krachten om in elektrische signalen. Afhankelijk van de richting van de kracht, ondergaat een metalen veerlichaam uitzetting of compressie. Deze compressie of uitzetting wordt weer elektrisch gedetecteerd door sensor elementen en wordt overgedragen voor signaalverwerking. Onze krachtopnemers werken allemaal op basis van beproefde full gauge spanningsmeter technologie. Daarnaast bieden ze een analoog uitgangssignaal in mV of V. De krachten die op het meetlichaam inwerken mogen niet groter zijn dan de maximale nominale kracht waarvoor een krachtopnemer is ontworpen. De nominale kracht wordt bepaald door de stijfheid van het meetlichaam. Zowel het ontwerp als het materiaal bepalen de stijfheid van het meetlichaam.
Wij bieden een breed programma aan standaard loadcellen voor kleine loads tot enkele honderden kilo-Newton. Voor de uitvoering van bijzondere meettaken staan onze jarenlange ervaring en brede kennis van toepassingen voor u klaar voor een optimale ontwerpinzet en dit begint al bij kleine hoeveelheden.
