Beschrijving

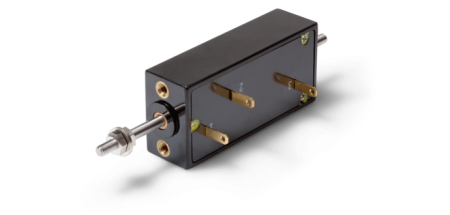

Potentiometric Linear Transducer MM
Very compact linear transducer with rear and front guided push rod and pilot ring for 10 to 30 mm strokes
De potentiometric linear transducer MM serie zijn bijzonder compact ontworpen en daarom zeer geschikt voor toepassingen met beperkte ruimte. De sensor kan worden gemonteerd door de pilot ring en de twee draadgaten. De voor en achter geleide duwstang zorgen voor de mechanische detectie van de lineaire beweging.
Deze verplaatsingssensor kan zowel als sonde als met een geleide duwstang worden gebruikt. Een geleidend kunststof resistief element met hoge resolutie voert de potentiometrische afstandsmeting uit. Dankzij deze comolded geleidende kunststof technologie heeft de compacte potentiometric linear transducer MM serie een zeer lange levensduur en hoge nauwkeurigheid vanwege de goede lineariteit.
Omdat het potentiometrische meetprincipe absolute waarden levert en geen elektronische conversie vereist, is het positieterugkoppelingssignaal zonder vertraging aangeschakeld, temperatuurstabiel en robuust tegen EMC-invloeden.
Maatwerk op elektrische aansluiting (afwerking met plug) of op de duwstang (lengte, schroefdraad, vlak …) of verhoging van de IP-beschermingsklasse zijn op aanvraag verkrijgbaar.
Kenmerken
- Space saving due to small dimensions
- Long lifespan and high accuracy
- Measuring lengths from 10 mm to 30 mm
- Rear and front guided push rod
- Two M3 threads and 10 mm flange diameter for easy integration
Opties
- Assembled leads and cables with / without connector, IP54 versions, better linearity, other probe tips, special axis length
and much more
Bovendien zijn onze lineaire sensoren voor lineaire positiedetectie en lengtemetingen verkrijgbaar in verschillende vormen met vier verschillende meetprincipes. Daarnaast kan er een breed scala aan toepassingen met meetslagen van 2 mm tot 4000 mm worden geïmplementeerd. Welk meetprincipe het meest geschikt is voor de betreffende applicatie hangt af van de omgevingscondities, de dynamiek, de gespecificeerde precisie en natuurlijk de te meten afstand. Desalniettemin spelen economische factoren ook een rol bij het kiezen van het juiste sensor type om de best mogelijke kosten-baten verhouding te bereiken.
Om de elektronische integratie te vergemakkelijken, zijn de E-versies ontwikkeld met geïntegreerde elektronica voor de potentiometrische en inductieve lineaire sensoren. Daarvoor maakt dit directe aansluiting op de typische 0 … 10V en 4 … 20mA analoge signalen mogelijk zonder externe versterker. In de magnetostrictieve afstandssensoren is de elektronische signaalverwerking altijd geïntegreerd na de looptijdmeting. De lineaire incrementele encoders voeren telpulsen uit in het TTL- of LD-niveau.
Breed programma
Om een goede invulling te kunnen geven aan uw engineeringtoepassingen biedt Pi-Tronic meer dan 50 series lineaire sensoren. Bovendien helpt onze grote ervaring in drukwerk, textiel en medische techniek bij het vinden van snelle en kostenbesparende oplossingen. Er zijn diverse typen verkrijgbaar die optimaal zijn ontworpen om ruimtebesparend, robuust en nauwkeurig te zijn. De sensoren voldoen aan hoge eisen, zoals beschermingstype IP67 en meetdynamiek met een variatiesnelheid tot 10m / s. De combinatie van stabiliteit en precisie is het kenmerk van onze lineaire sensoren. Als gevolg van ons brede programma aan lineare sensoren en de aanpassingen die Pi-Tronic op maat kan bieden hebben wij veelal de juiste oplossing voor uw toepassingen.
