Beschrijving

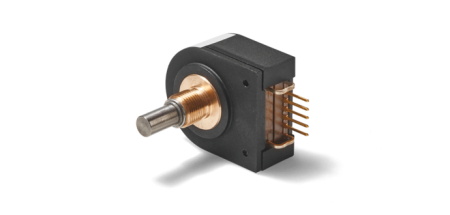

Optical Incremental Encoder SPM serie
Reliable optical incremental encoders with increased (SPM) and reduced torque (SPNTM) with good adaptability to the application
De optical incremental encoder SPM serie (verhoogd koppel, in IP55 aan aszijde) en SPNTM (verlaagd koppel, in IP40 aan aszijde) worden gekenmerkt door hun betrouwbaarheid en lange levensduur van meer dan 100 miljoen asbewegingen. De sensor met een as van Ø6 mm of Ø6,35 mm (1/4 “) is bevestigd door middel van centrale schroefdraad. Afhankelijk van de versie is een resolutie van 50..1024 pulsen per omwenteling (360 °) beschikbaar als TTL of lijn Uitgangssignaal van de driver.
Op verzoek worden verdere resoluties gerealiseerd zoals bijv. 1250/2000/2048/2500/4000/4096 en 5000 ppr. De optical incremental encoder SPM serie detecteert hoeken contactloos en heeft een hoogwaardig metalen glijlager. De SPM is vooral een encoder voor een nauwkeurige handmatige invoer van waarden. Een typische toepassing van de SPNTM is het meten van waarden. Een comfortabele keuze van elektrische interfaces als standaard, zoals soldeer / plug-in contacten (TTL), optionele connector met slot (TTL of Linedriver) , completeert het profiel.
Kenmerken
- Up to 1024 pulses / 360° (max. 5000 ppr)
- 2 channels + index
- TTL or line driver output
- Shaft side up to IP55M / IP66S
- Installation depth 18,7 mm
- Option connector with lock
- Made in Germany
Opties
- Other pulses per revolution: 1250 / 2000 / 2048 / 2500 / 4000 / 4096 / 5000
- Tandem version with 2 independent optical discs and 2 optical modules, also with different numbers of pulses, shaft
flattening - Ball bearing instead of sleeve bearing
- Special shaft design. For example: change of shaft length, special shaft flattening, shaft diameters ≤ 6,35mm
- Other operational torque
- Special cable and connection design

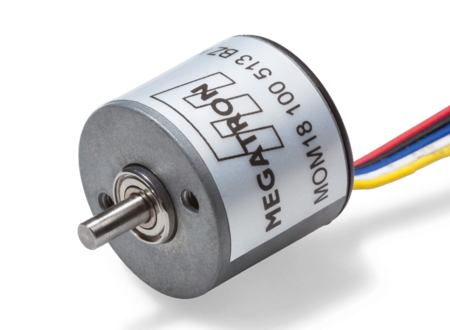

Breed programma aan rotatie sensoren
Voor uw toepassing is een uitgebreid spectrum aan single- en multi-turn sensoren beschikbaar. Daarnaast helpen wij u ook bij het bepalen van de eisen van de applicatie en de geschikte technologie, zoals hall-effect, optisch of potentiometrisch. Beschikbare elektrische interfaces zijn onder meer stroom- of spanningsuitgang, incrementeel signaal, PWM, SSI, SPI en andere. Wij kunnen daarnaast ook de signaalkarakteristiek zoals (draaihoek, plateaus, draairichting) aan laten passen aan specifieke eisen in de fabriek. Voor configuratie in het veld bieden wij single-turn encoders en multi-turn encoders aan met een teach-in interface.
Panel-encoders hebben een extra bedieningskoppel nodig om onbedoelde verplaatsingen door bijvoorbeeld trillingen te voorkomen. Ook bieden we tal van haptic selecties, van continue tot detent torques. We hebben encoders met mechanische eindaanslag om de mechanische hoek op een schaal uit te lijnen. Bevestiging van de invoer door middel van een geïntegreerde drukknop of een menubesturing zijn als opties verkrijgbaar. Daarnaast hebben we verschillende opties voor directe PCB montage.
Voor een optimale aanpassing aan de mechanische componenten van de klant bieden we tot slot tal van maten en behuizingsvariaties aan. Het spectrum omvat bovendien alle standaard industriële versies. Van voordelige bus-bevestigingen met optionele polymeer lagers tot servo flens behuizingen met kogellagers tot slijtvaste kit encoders. Het is bij ons ook mogelijk om aanpassing op maat te laten maken. Van assen, behuizingen en aandrijfcomponenten, evenals de fabricage van kant-en-klare kabels en pluggen te laten verzorgen. Als resultaat hebben wij voor vrijwel iedere toepassing een oplossing.
