Beschrijving

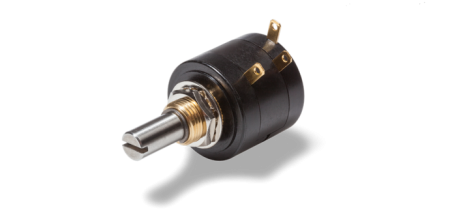

Multiturn Wirewound Potentiometer AL17/19
Multiturn rotary potentiometer with high precision for very fine-level manual control
De multiturn wirewound potentiometer van de serie AL17 / 19 worden gebruikt als een economische en nauwkeurige multiturn-sensor. De asdiameters Ø6,35 / Ø6,00 mm (AL17 / AL19) zijn voorzien van een schroevendraaiersleuf. Bovendien beschermt een optionele geïntegreerde slipkoppeling de potentiometer tegen beschadiging door het overschrijden van de eindstops en vergemakkelijkt het de nulpuntafstelling. De Multiturn Wirewound Potentiometer AL17/19 zijn bovendien standaard verkrijgbaar in een versie met 3, 5 of 10 omwentelingen. De radiaal vergulde verbindingspennen zijn geschikt voor platte connectoren (2,8 mm volgens DIN 46247 deel 3) en de connectorversie vereenvoudigt de montage.
Kenmerken
- Voordelige en nauwkeurige multiturn-sensor
- Versie met geïntegreerde connector
- Versie ALR17 / 19 met geïntegreerde slipkoppeling
- Rotatiehoek 1,2,3,4,5,6,7,8, 10-turn
- Connector-versie vereenvoudigt de montage
- Voordelige en nauwkeurige multiturn-sensor met talloze opties
- Linearity tolerance ±0.25% (±0.1%)
- Measuring range 360°…3600°
- Protection up to IP65
- Analog output (ratiometric)
- Een potentiometer met veel opties
Opties
- Afdichting vooras
- Verbeterde lineariteit
- Verbeterde weerstandstolerantie
- Achteras en asgeometrie
- Afstelling van vooras
- Plug-versie in voorbereiding
- Center tap
- Tandem-versie
Daarnaast bieden wij op verzoek vele aanpassingen aan voor de Multiturn Wirewound Potentiometer AL17/19 serie: tandem- of meervoudige potentiometers, afgedichte behuizingskast, speciale elektrische en mechanische draaihoeken en speciale weerstands- en lineariteitstoleranties. Verder kunnen we tandwielen monteren of kabelassemblages bevestigen met of zonder connectoren en nog veel meer.
Gebruik ons aanvraagformulier en beschrijf uw aanvraag, zodat we het optimale product voor uw ontwerp kunnen bepalen.
Breed programma Potentiometers
De Potentiometer oplossingen van Pi-Tronic zijn gebaseerd op een conductive plastic element met een hoge resolutie of een wirewound versie.
Als resultaat is men in staat elke gewenste hoek, alsmede weerstandwaarde te produceren. Pi-Tronic bied zowel single-turn en multi-turn potentiometers aan in diverse afmetingen en met veel verschillende functie opties. Ook zijn er meerdere keuzes die de klant kan maken voor de output van onze potentiometers. Naast 0-10V is het daarnaast met de ingebouwde transducer mogelijk 0(4)-20 mA te genereren.
Verder leveren wij voor onze klanten ook zeer een breed programma oliegevulde potentiometers aan waardoor een nog hogere beschermingsgraad IP68 kan worden bereikt tegen stof, vocht en mechanische beschadigingen. Nieuw is de kunststof giethars, die daardoor de ingebouwde transmitter beschermt tegen trillingen, stoten en condensatie.
Daarnaast zijn er bij Pi-Tronic ruime mogelijkheden om standaard producten aan te laten passen. We kunnen de assen, behuizingen en aandrijfcomponenten aanpassen, evenals de productie van kant en klare kabels en pluggen. Ook ontwikkelen en produceren wij compleet nieuwe oplossingen voor onze klanten.
Mocht u opzoek zijn naar een passende oplossing voor uw applicatie, dan geven wij u graag advies.
