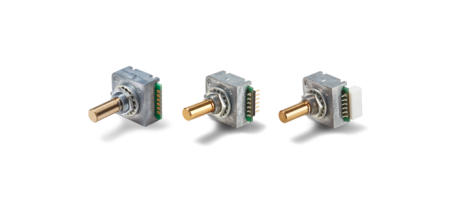

Optoelectronic Manual Encoder MRX25 serie
The MRX25 panel encoder met detent, push button en IP65 beschermingsklasse bewijst zijn precisie en kwaliteit.
De optoelectronic manual encoder MRX25 serie staat voor de unieke combinatie van 25 ppr. en IP65. De hoge kwaliteit van de serie werd bevestigd door onze klanten, die de encoder uitvoerig hebben getest voordat ze de handmatige encoder in hun toepassing gebruikten. Het resultaat van de tests was consistent hetzelfde: zelfs na vele honderdduizenden bewerkingen zijn de haptische eigenschappen, zoals de detent torque en de speling van de as, slechts onbeduidend veranderd.
De elektrische waarden konden precies op de uitgang van de sensor worden ontvangen zoals op de eerste dag. Dit maakt de paneel encoder de eerste keuze wanneer speciale nadruk wordt gelegd op een lange levensduur met consistente kwaliteit. Pi-Tronic past de paneel encoders op verzoek van de klant aan. Een individuele productaanpassing kan een specifieke asgeometrie, een aangepast detent torque of drukknopkracht zijn, evenals speciale elektrische verbindingsvarianten.
Kenmerken
- Combination with 25 ppr. and IP65 possible
- Lifespan > 1 million revolutions
- 5V or 3.3V power supply
- Also without button, detent
- TTL output with Schmitt trigger
Opties
- Other resolutions
- Other number of detents
- Customized detent torque
- Special shaft design
- Special cable and connection design
Programma
- Aanslagen / resoluties: één arretering
Er is daarnaast één mechanische aanslag van 25 ppr. (25 hoorbare en voelbare ‘klikken’) beschikbaar. - Detent torques: twee varianten
De MRX25 paneelencoder biedt daarnaast twee aanhaalmomenten: 0,4 ± 0,2 Ncm of 0,8 ± 0,2 Ncm. Op verzoek implementeren we individuele aanhaalmomenten volgens de eisen van de klant. - Drukknop: met of zonder drukknop
De paneelencoder heeft daarnaast een geïntegreerde (of optioneel geen) drukknop. In de portefeuillevergelijking bevindt het reispad van de MRX25-drukknop zich op het middenveld. Toepassingen die een langer traject voor de drukknop vereisen, bekijk de serie MRT, voor een kort traject bij serie MRB. - Ontwerp: Compact in vier elektrische aansluitvarianten, aszijde tot IP65. Compacter is alleen de MRS
- Voeding / uitgangssignaal: 5 V of 3,3 V voeding, TTL-uitgang
Panel encoders van Pi-Tronic
Voor handmatige handmatige instelling van het setpoint zijn er producten beschikbaar die daarnaast speciaal hiervoor zijn geoptimaliseerd. Enerzijds zijn er de veel gebruikte draai potmeters. U heeft daarnaast de keuze tussen compleet voor gemonteerde sets met instelknop of een draai potentiometer met eindaanslagen. Aan de andere kant hebben we encoders met een breed scala aan detents en drukknopschakelaars tot encoders met mechanische eindaanslagen in ons portfolio.
De hoogwaardige haptische indruk en het hogere werkkoppel onderscheiden een paneel encoder echter van conventionele encoders. Paneel encoders bieden een extra functie. Dit is de drukknopschakelaar waarmee een setpoint kan worden erkend. Met name het hogere werkkoppel voorkomt onbedoelde aanpassing van setpoints en wordt bovendien zeer vaak aangepast aan de betreffende toepassing.
Pi-Tronic is uw specialist voor productaanpassingen die specifiek zijn afgestemd op de toepassing. Onze claim is om elke klant individueel het beste functionele en economische resultaat te bieden. Zelfs voor relatief kleine hoeveelheden. Met een hoge leverbetrouwbaarheid en gegarandeerde kwaliteitsproducten richten wij ons tot slot op langdurige samenwerkingen. Wij ondersteunen u gedurende de gehele levensduur van uw applicatie.
