Beschrijving

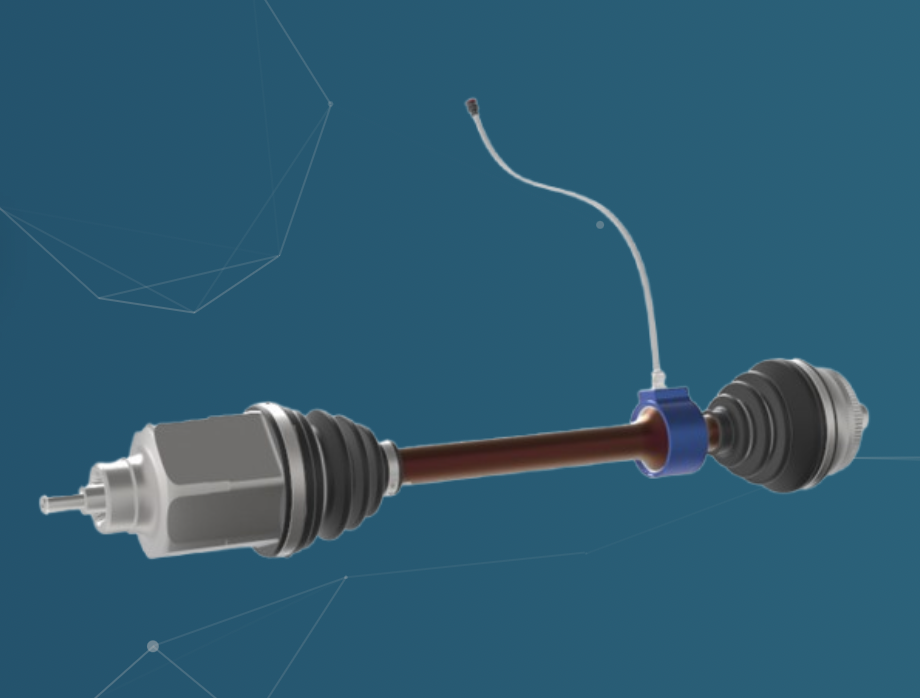

Melectric Side-Shaft Torque Measuring System
A high-precision solution for real-time torque measurement!
Het Melectric Side-Shaft koppelmeetsysteem is een uiterst nauwkeurige oplossing voor realtime koppelmeting op aandrijfassen in de motorsport en de auto-industrie. Het is speciaal ontwikkeld voor toepassingen waar een compact ontwerp, hoge meetnauwkeurigheid en een robuuste constructie vereist zijn.
In tegenstelling tot andere systemen heeft dit sensorsysteem geen aparte meetversterker nodig, omdat de signaalverwerking al volledig geïntegreerd is. Dit vermindert de benodigde ruimte en vereenvoudigt de installatie.
Er zijn twee verschillende versies: een die voornamelijk wordt gebruikt in de circuit racesport en één voor nog extremere omstandigheden die bestand is tegen de zware omstandigheden van de rallysport.
Main features
- Measuring range: +-5500Nm or customizable
- Outputs: CAN bus and analog
- Signal bandwidth: Standard 1kHz optional up to 10kHz
- Temperature range: -40 to 125 degrees
Areas of application
Motorsport & high-performance vehicles:
- Live data analysis while driving
- Optimization of differential locks and traction control
- Aero efficiency tests (coast-down, straight-line tests)
Automotive industry & research:
- Development of new drivetrain concepts
- Testing clutch systems and transmission control units
- Simulation and calibration of torque vectoring systems
Why the Melectric Side-Shaft System?
- Integrated signal processing – no external amplifier required
- Robust & reliable – Developed for extreme conditions in motorsport
- Compact design – Direct integration on drive shafts
- Real-time data transmission – High-frequency signal processing with CAN bus
Koppel meetsystemen van onze partner Melectric
Melectric is de enige fabrikant op de markt die drie innovatieve technologieën voor contactloze meetsystemen aanbiedt. Deze omvatten koppelmeting op basis van het magneto-elastische effect, contactloze meting met behulp van nabije-veldtelemetrie en radiogebaseerde meetsystemen. Ons gezamenlijk doel is om oplossingen op maat te ontwikkelen voor uw individuele meettaken – van onderzoek en ontwikkeling tot kostenefficiënte serieoplossingen.
BREED SPECTRUM AAN MOGELIJKE TOEPASSINGEN
Onze oplossing maakt nauwkeurige metingen mogelijk binnen een hoog koppelbereik, van 1 Nm tot enkele duizenden Nm. Omdat er geen extra componenten op de as zelf worden aangebracht, is het mogelijk om metingen uit te voeren bij toerentallen tot 300.000 tpm. De meetnauwkeurigheid is doorgaans 1% van de volledige schaal en de signaalbandbreedte is doorgaans 1 tot 2 kHz, maar kan voor klantspecifieke toepassingen worden verhoogd tot meer dan 25 kHz.
Bovendien maakt de evaluatie-elektronica het mogelijk om aanvullende gegevens te meten, zoals temperatuur, acceleratie en toerental. Wij bieden samen met onze partner Melectric vele mogelijkheden aan wat betreft zowel analoge als digitale uitgangssignalen (0-5 V, 0-10 V, 4-20 mA, CAN-BUS, I²C, UART, Bluetooth, …).
EEN ONDERHOUDSVRIJ ALTERNATIEF VOOR CONVENTIONELE KOPPELMETING
Het systeem is volledig slijtagevrij dankzij de contactloze koppelmeting. Zelfs bij sterke trillingen, schokken, weersinvloeden en temperatuurschommelingen blijft het nauwkeurige en betrouwbare gegevens leveren. Dit toont aan dat magneto-elastische koppelmeting zowel een robuust als betaalbaar alternatief is voor mechanische koppelmeting.
