Beschrijving

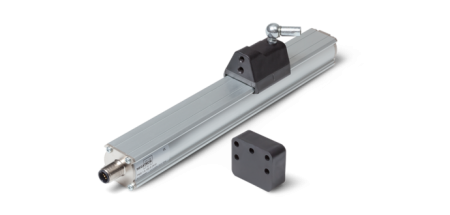

Lineaire Verplaatsings Sensor PMS2 serie
Lineaire verplaatsings sensor PMS2 serie zonder push rod en met zeer hoge resolutie en IP67 voor slagen van 50 to 4000 mm
De Lineaire Verplaatsings Sensor PMS2 serie is vanwege zijn uitstekende prestaties op het gebied van EMC-immuniteit geschikt voor gebruik in elektromagnetisch verstoorde industriële omgevingen. Ook te vermelden is de maximale rimpel VSUP <1Vpp.
In de verplaatsingsomvormer serie PMS2 wordt de mechanische detectie van lineaire beweging gedaan door een geleide of vrije cursor, waarin magneten worden gegoten in afdichtingsmassa. Er is keuze uit verschillende cursorversies met kogelgewricht, die de zijdelingse offset compenseren of een vrije positiesensor, die laterale offset tot ± 2 mm mogelijk maakt. Dit maakt toepassingen met kritische schokken of trillingen mogelijk.
Het stevige ontwerp met beschermingsklasse IP67 maakt het mogelijk om de lineaire sensor zelfs onder zeer zware omgevingsomstandigheden te gebruiken, omdat in de afgesloten behuizing het magentostrictieve sensorelement en het elektronische looptijdmeetapparaat zijn geïntegreerd. De positiebepaling van de magnetische cursor wordt contactloos omgezet in een lineair analoog signaal 0… 10V of 4… 20mA / 0..20mA. Het magnetostrictieve meetprincipe is echt inschakelen en levert absolute waarden met een zeer hoge nauwkeurigheid voor lineaire bewegingsmeting van 50 tot 4000 mm, zelfs in zware toepassingen.
Kenmerken
- Mech. connection by ball coupling to compensate for the angular offset or free position sensor
- Small space requirement without push rod
- Measuring lengths from 50 mm to 4000 mm
- Very precise due to high resolution and good linearity
- Electromagnetic compatibility 2014/30 /EU (EMC)
Opties
- Cable assemblies with and without connector
- Special probe, special axis length and much more
Voor lineaire positiedetectie en lengtemetingen zijn onze lineaire sensoren verkrijgbaar in verschillende vormen met vier verschillende meetprincipes. Als gevolg hiervan kan er een breed scala aan toepassingen met meetslagen van 2 mm tot 4000 mm worden geïmplementeerd. Welk meetprincipe het meest geschikt is voor de betreffende applicatie hangt af van de omgevingscondities, de dynamiek, de gespecificeerde precisie en natuurlijk de te meten afstand. Economische factoren spelen ook een rol bij het kiezen van het juiste sensor type om de best mogelijke kosten-baten verhouding te bereiken.
Als resultaat om de elektronische integratie te vergemakkelijken, zijn de E-versies ontwikkeld met geïntegreerde elektronica voor de potentiometrische en inductieve lineaire sensoren. Dit maakt tot slot een directe aansluiting op de typische 0 … 10V en 4 … 20mA analoge signalen mogelijk zonder externe versterker. In de magnetostrictieve afstandssensoren is de elektronische signaalverwerking altijd geïntegreerd na de looptijdmeting. De lineaire incrementele encoders voeren telpulsen uit in het TTL- of LD-niveau.
Om een goede invulling te kunnen geven aan uw engineeringtoepassingen biedt Pi-Tronic meer dan 50 series lineaire sensoren. Onze grote ervaring in drukwerk, textiel en medische techniek helpt bovendien bij het vinden van snelle en kostenbesparende oplossingen. Bovendien zijn diverse typen verkrijgbaar die optimaal zijn ontworpen om ruimtebesparend, robuust en nauwkeurig te zijn. Als gevolg voldoen de sensoren aan hoge eisen, zoals beschermingstype IP67 en meetdynamiek met een variatiesnelheid tot 10m / s. De combinatie van stabiliteit en precisie is bovendien het kenmerk van onze lineaire sensoren.
