Beschrijving

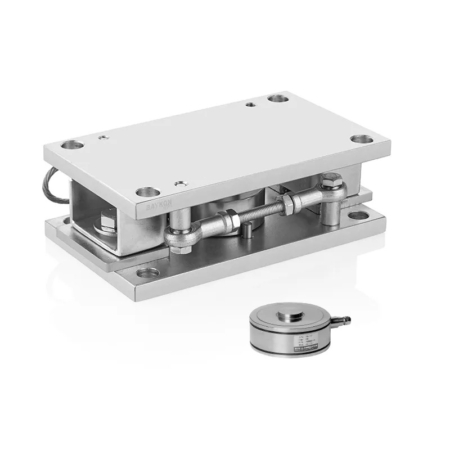

LARLC Weigh Module for Ring Type
De LARLC Weigh Module for Ring Type load cellen biedt een perfecte oplossing, vooral voor gebruik in meng vloeistoftanks, transportbanden en silo weegschalen
De LARLC Weigh Module for Ring Type load cellen is ontworpen voor RLC-loadcellen met een capaciteit tot 28 ton. Hun typische kenmerken zijn een laag profielontwerp, evenwichtige lastoverdracht, ingebouwde zijwaartse bewegingscontrole en geïntegreerde optilbeveiliging. Er kunnen maximaal twee optionele stabilisatoren aan elke weegmodule worden toegevoegd om een weegschaal te stabiliseren die onderhevig is aan schommelingen, draaimomenten of voor wegen in beweging.
De LARLC weegmodule biedt een perfecte oplossing, vooral voor gebruik in mengvloeistoftanks, transportbanden met hoge capaciteit en siloweegschalen.
Kenmerken
- Capaciteiten: 2t / 3,5t / 5t / 10t / 28t
- Maakt installatie zonder loadcel mogelijk
- Gemakkelijke en snelle vervanging van load cellen
- Lift-Up Protection voor extra veiligheid
- Nivelleringsplaat biedt bescherming tegen kleine zijdelingse krachten
- Optionele FlexROD voor extra veiligheid indien nodig
- 304/316 kwaliteit roestvrij staal als optie
- Painted, Galvanised, Stainless Steel
Opties
Op verzoek bieden wij voor veel van onze producten bovendien veel aanpassingen aan. Zo kunnen we kabelassemblages bevestigen met of zonder connectoren, output signalen met PWM of SPI en nog veel meer. Gebruik ons aanvraagformulier en beschrijf uw aanvraag, zodat we het optimale product voor uw ontwerp kunnen bepalen.
Weegmodules van het compressie type
De weegmodules van het compressietype zijn gespecialiseerde weegsystemen die zijn ontworpen voor het meten van verticale drukkrachten in industriële toepassingen. Deze modules worden vaak gebruikt in tanks, silo’s en andere stationaire dragende systemen. Door te integreren met loadcellen zetten ze mechanische kracht om in elektrische signalen, waardoor nauwkeurige gewichtsmetingen worden gegarandeerd. Pi-Tronic-weegmodules van het compressietype combineren duurzaamheid en nauwkeurigheid om betrouwbare resultaten te leveren, zelfs in uitdagende industriële omgevingen. Hun hoge prestaties, installatiegemak en robuust ontwerp maken ze tot een voorkeurskeuze in verschillende sectoren.
Loadcellen van Pi-Tronic
Loadcel toepassingen worden steeds diverser. Van mechanische engineering tot apparatuur en testtechnologie tot medische engineering en implementatie in fitness- of revalidatieapparaten. Pi-Tronic biedt voor al deze toepassingen een grote keuze aan loadcellen. Het productassortiment omvat meetwaarden tot 3000 kN en verschillende behuizingen zoals shear beam, S-beam, button, universal membrane, trough hole, in-line, cannister, polished rod en tall trough load cellen. Een groot aantal van deze load cellen is daarnaast op korte termijn uit voorraad leverbaar. Elke KT-loadcel heeft daarnaast een versterker die in de sensor is geïntegreerd en individuele kalibratie. Dit elimineert bedrading tussen krachtsensor en versterker, evenals tijdrovende aanpassingen. Door jarenlange ervaring en uitgebreide knowhow kunnen wij bijzondere meettaken oplossen en maatwerkaanpassingen doorvoeren.
Loadcellen zetten werkende krachten om in elektrische signalen. Afhankelijk van de richting van de kracht, ondergaat een metalen veerlichaam uitzetting of compressie. Deze compressie of uitzetting wordt weer elektrisch gedetecteerd door sensor elementen en wordt overgedragen voor signaalverwerking. Onze krachtopnemers werken allemaal op basis van beproefde full gauge spanningsmeter technologie. Daarnaast bieden ze een analoog uitgangssignaal in mV of V. De krachten die op het meetlichaam inwerken mogen niet groter zijn dan de maximale nominale kracht waarvoor een krachtopnemer is ontworpen. De nominale kracht wordt bepaald door de stijfheid van het meetlichaam. Zowel het ontwerp als het materiaal bepalen de stijfheid van het meetlichaam.
Wij bieden een breed programma aan standaard loadcellen voor kleine loads tot enkele honderden kilo-Newton. Voor de uitvoering van bijzondere meettaken staan onze jarenlange ervaring en brede kennis van toepassingen voor u klaar voor een optimale ontwerpinzet en dit begint al bij kleine hoeveelheden.
