Beschrijving

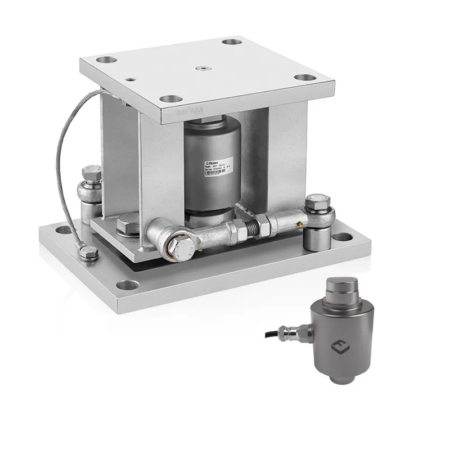

LARC3SW Weigh Module for Compression Type
De LARC3SW Weigh Module for Compression Type load cellen biedt een perfecte oplossing, vooral voor gebruik in geroerde tanks, reactoren en transportweegschalen met hoge capaciteit
De LARC3SW Weigh Module for Compression Type load cellen is ontworpen voor kolom-type load cellen met een capaciteit tot 30 ton. Typische kenmerken zijn een laag profielontwerp, gebalanceerde lastoverdracht, zijdelingse bewegingscontrole en geïntegreerde optilbeveiliging, waardoor een uitstekende lastoverdracht wordt geboden bij statische of dynamische weegtoepassingen. Naast de geïntegreerde optil-beveiliging kan hij veilig worden gebruikt in geroerde tanks, reactoren en transportweegschalen met hoge capaciteit. De LARC3SW is tevens leverbaar met optionele enkele of dubbele stabilisatorstangen ter bescherming tegen rotatie.
Het standaardmodel is van gegalvaniseerd staal, optioneel is er ook een roestvrijstalen uitvoering verkrijgbaar.
Kenmerken
- Capaciteiten: 7.5t / 15t / 22.5t / 30t
- Optionele enkele of dubbele controlestang integratie
- Maakt installatie zonder loadcel mogelijk
- Gemakkelijke en snelle vervanging van load cellen
- Lift-Off Protection voor extra veiligheid
- Painted, Galvanised, Stainless Steel
Opties
Op verzoek bieden wij voor veel van onze producten bovendien veel aanpassingen aan. Zo kunnen we kabelassemblages bevestigen met of zonder connectoren, output signalen met PWM of SPI en nog veel meer. Gebruik ons aanvraagformulier en beschrijf uw aanvraag, zodat we het optimale product voor uw ontwerp kunnen bepalen.
Weegmodules van het compressie type
De weegmodules van het compressietype zijn gespecialiseerde weegsystemen die zijn ontworpen voor het meten van verticale drukkrachten in industriële toepassingen. Deze modules worden vaak gebruikt in tanks, silo’s en andere stationaire dragende systemen. Door te integreren met loadcellen zetten ze mechanische kracht om in elektrische signalen, waardoor nauwkeurige gewichtsmetingen worden gegarandeerd. Pi-Tronic-weegmodules van het compressietype combineren duurzaamheid en nauwkeurigheid om betrouwbare resultaten te leveren, zelfs in uitdagende industriële omgevingen. Hun hoge prestaties, installatiegemak en robuust ontwerp maken ze tot een voorkeurskeuze in verschillende sectoren.
Loadcellen van Pi-Tronic
Loadcel toepassingen worden steeds diverser. Van mechanische engineering tot apparatuur en testtechnologie tot medische engineering en implementatie in fitness- of revalidatieapparaten. Pi-Tronic biedt voor al deze toepassingen een grote keuze aan loadcellen. Het productassortiment omvat meetwaarden tot 3000 kN en verschillende behuizingen zoals shear beam, S-beam, button, universal membrane, trough hole, in-line, cannister, polished rod en tall trough load cellen. Een groot aantal van deze load cellen is daarnaast op korte termijn uit voorraad leverbaar. Elke KT-loadcel heeft daarnaast een versterker die in de sensor is geïntegreerd en individuele kalibratie. Dit elimineert bedrading tussen krachtsensor en versterker, evenals tijdrovende aanpassingen. Door jarenlange ervaring en uitgebreide knowhow kunnen wij bijzondere meettaken oplossen en maatwerkaanpassingen doorvoeren.
Loadcellen zetten werkende krachten om in elektrische signalen. Afhankelijk van de richting van de kracht, ondergaat een metalen veerlichaam uitzetting of compressie. Deze compressie of uitzetting wordt weer elektrisch gedetecteerd door sensor elementen en wordt overgedragen voor signaalverwerking. Onze krachtopnemers werken allemaal op basis van beproefde full gauge spanningsmeter technologie. Daarnaast bieden ze een analoog uitgangssignaal in mV of V. De krachten die op het meetlichaam inwerken mogen niet groter zijn dan de maximale nominale kracht waarvoor een krachtopnemer is ontworpen. De nominale kracht wordt bepaald door de stijfheid van het meetlichaam. Zowel het ontwerp als het materiaal bepalen de stijfheid van het meetlichaam.
Wij bieden een breed programma aan standaard loadcellen voor kleine loads tot enkele honderden kilo-Newton. Voor de uitvoering van bijzondere meettaken staan onze jarenlange ervaring en brede kennis van toepassingen voor u klaar voor een optimale ontwerpinzet en dit begint al bij kleine hoeveelheden.
