INPUT SHAFT SENSORS
Precise torque measurement in transmissions for motorsport & automotive

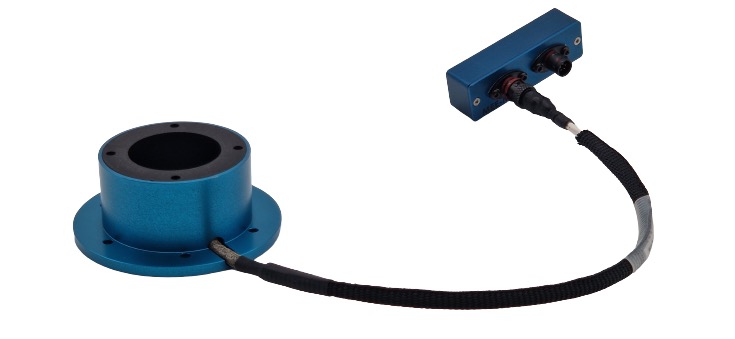

Onze koppelsensoren voor transmissies bieden compacte, uiterst nauwkeurige metingen van de koppeloverdracht tussen motor en transmissie – ideaal voor de motorsport, productievoertuigen en ontwikkeling. Met realtime data, een hoge signaalbandbreedte en een robuust ontwerp leveren ze betrouwbare resultaten, zelfs onder extreme omstandigheden. De Input Shaft Torque Unit is een geavanceerd koppelmeetsysteem voor de nauwkeurige analyse van de koppeloverdracht tussen motor en transmissie.
Het is ideaal voor metingen aan de ingaande as of voor integratie in het ontgrendelingsmechanisme. Dankzij het compacte ontwerp is het systeem eenvoudig te installeren, zelfs in krappe ruimtes, en levert het betrouwbare meetresultaten voor vermogens- en efficiëntieanalyses.
Onze ingaande as-meetsystemen zijn FIA-gehomologeerd en goedgekeurd voor BOP- en racegebruik in overeenstemming met Technical List no. 89 (Federation Internationale de l’Automobile).
Main features
- Measuring range: +-2500Nm or customizable
- Outputs: CAN bus and analog
- Signal bandwidth: Standard 1kHz optional up to 10kHz
- Temperature range: -40 to 125 degrees (up to 160°C for measuring head)
Areas of application
Motorsport & high-performance vehicles:
Determining the actual performance on the track
- Real-time diagnosis of misfiring or loss of power due to wear and tear
- Closed LOOP Control for BOP
Automotive industry & research:
- Efficiency analyses for transmission components
- Tool for engine tuning and driveability optimization
- Characterization and control of clutch systems
Why the Melectric Inputshaft Sensor?
- Highest precision – robust measurement technology for extremely dynamic applications
- Simple integration – compact design and minimal installation space required
- Real-time data – high-frequency signal processing with CAN bus connection
- Reliability under extreme conditions – protection class IP67, temperature range up to 160°C
Magnetoelastic torque measurement
Magnetoelastic sensors from Melectric – Precise, contactless torque measurement for extreme conditions and series production
De magneto-elastische sensoren van Melectric maken slijtagevrije, nauwkeurige en contactloze koppelmeting mogelijk met behulp van een gepatenteerd magnetisch coderingsproces. Ze zijn duurzaam, onderhoudsvrij en bijzonder robuust tegen extreme omstandigheden zoals temperatuurschommelingen, trillingen of contact met media (bijv. olie, water). Dankzij hun hoge stabiliteit op lange termijn en volledig geautomatiseerde productie bieden ze aanzienlijke kostenvoordelen en zijn ze ideaal voor veeleisende toepassingen in de auto-industrie, motorsport, industriële productie, landbouw en e-bikes.
Koppel meetsystemen van onze partner Melectric
Melectric is de enige fabrikant op de markt die drie innovatieve technologieën voor contactloze meetsystemen aanbiedt. Deze omvatten koppelmeting op basis van het magneto-elastische effect, contactloze meting met behulp van nabije-veldtelemetrie en radiogebaseerde meetsystemen. Ons gezamenlijk doel is om oplossingen op maat te ontwikkelen voor uw individuele meettaken – van onderzoek en ontwikkeling tot kostenefficiënte serieoplossingen.
BREED SPECTRUM AAN MOGELIJKE TOEPASSINGEN
Onze oplossing maakt nauwkeurige metingen mogelijk binnen een hoog koppelbereik, van 1 Nm tot enkele duizenden Nm. Omdat er geen extra componenten op de as zelf worden aangebracht, is het mogelijk om metingen uit te voeren bij toerentallen tot 300.000 tpm. De meetnauwkeurigheid is doorgaans 1% van de volledige schaal en de signaalbandbreedte is doorgaans 1 tot 2 kHz, maar kan voor klantspecifieke toepassingen worden verhoogd tot meer dan 25 kHz.
Bovendien maakt de evaluatie-elektronica het mogelijk om aanvullende gegevens te meten, zoals temperatuur, acceleratie en toerental. Wij bieden samen met onze partner Melectric vele mogelijkheden aan wat betreft zowel analoge als digitale uitgangssignalen (0-5 V, 0-10 V, 4-20 mA, CAN-BUS, I²C, UART, Bluetooth, …).
EEN ONDERHOUDSVRIJ ALTERNATIEF VOOR CONVENTIONELE KOPPELMETING
Het systeem is volledig slijtagevrij dankzij de contactloze koppelmeting. Zelfs bij sterke trillingen, schokken, weersinvloeden en temperatuurschommelingen blijft het nauwkeurige en betrouwbare gegevens leveren. Dit toont aan dat magneto-elastische koppelmeting zowel een robuust als betaalbaar alternatief is voor mechanische koppelmeting.
