Beschrijving

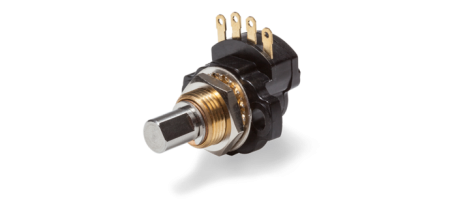

Magnetic rotary encoder (Hall effect) MP1618
90° rotary encoder with low current consumption, low installation depth and mounting options in Ø22 mm housing
De hall-effect magnetic encoder MP1618 serie is bijzonder geschikt in toepassingen met laag vermogen en vereisten voor een groot bedrijfstemperatuurbereik. De sensor werkt volledig contactloos (“echt” hall-effect met bijna oneindige resolutie) en zorgt voor de beste levensduur.
De optie met een redundante elektronica maakt het ook interessant voor toepassingen met verhoogde operationele veiligheidseisen. De installatie via flens of bus maakt deze hall-Effect magnetic encoder MP1618 serie compatibel met verschillende installatiesituaties.
Kenmerken
- Wide operating temperature range -40..+105°C
- Also available with redundant electronics
- Less power consumption ≤ 7 mA (single), ≤ 14 mA (redundant
- Bushing or flange mounting
- Resolution nearly infinite
- Effective electrical angle of rotation ±45° (=90°)
Opties
- Changed shaft design, e.g.:
– Slot in the shaft
– Special shaft flattening - Special cable and connection design

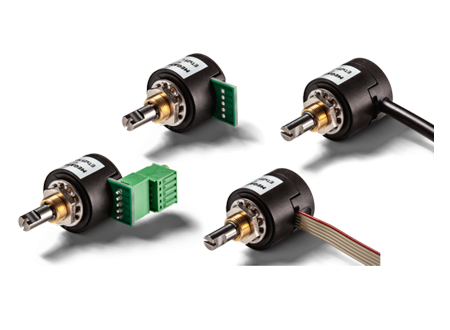

Breed programma aan rotatie sensoren
Voor uw toepassing is een uitgebreid spectrum aan single- en multi-turn sensoren beschikbaar. Daarnaast helpen wij u ook bij het bepalen van de eisen van de applicatie en de geschikte technologie, zoals hall-effect, optisch of potentiometrisch. Beschikbare elektrische interfaces zijn onder meer stroom- of spanningsuitgang, incrementeel signaal, PWM, SSI, SPI en andere. Wij kunnen daarnaast ook de signaalkarakteristiek zoals (draaihoek, plateaus, draairichting) aan laten passen aan specifieke eisen in de fabriek. Voor configuratie in het veld bieden wij single-turn encoders en multi-turn encoders aan met een teach-in interface.
Panel-encoders hebben een extra bedieningskoppel nodig om onbedoelde verplaatsingen door bijvoorbeeld trillingen te voorkomen. Ook bieden we tal van haptic selecties, van continue tot detent torques. We hebben encoders met mechanische eindaanslag om de mechanische hoek op een schaal uit te lijnen. Bevestiging van de invoer door middel van een geïntegreerde drukknop of een menubesturing zijn als opties verkrijgbaar. Daarnaast hebben we verschillende opties voor directe PCB montage.
Voor een optimale aanpassing aan de mechanische componenten van de klant bieden we tot slot tal van maten en behuizingsvariaties aan. Het spectrum omvat bovendien alle standaard industriële versies. Van voordelige bus-bevestigingen met optionele polymeer lagers tot servo flens behuizingen met kogellagers tot slijtvaste kit encoders. Het is bij ons ook mogelijk om aanpassing op maat te laten maken. Van assen, behuizingen en aandrijfcomponenten, evenals de fabricage van kant-en-klare kabels en pluggen te laten verzorgen. Als resultaat hebben wij voor vrijwel iedere toepassing een oplossing.
