Beschrijving

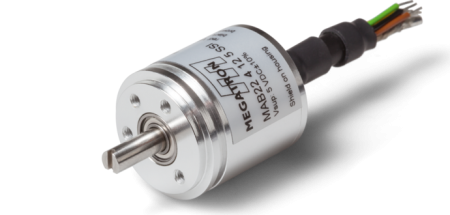

Hall-Effect Encoder Servo Flange MAB22A

Compact rotary encoder with servo flange, precision ball bearing and round cable

De hall-effect analog rotary encoder servo flange MAB22A serie kan worden uitgerust met 2 potentiaalvrije schakelaars op individuele posities. Daarnaast is de MAB28A een zeer robuuste en veelzijdige hoeksensor. De kogellagers en het contactloze meetprincipe zorgen voor de beste levensduur.

Dankzij de dubbele kogellageras en de robuuste metalen behuizing is de hall-effect analog rotary encoder servo flange MAB22A serie bijzonder geschikt voor gebruik in zware toepassingen en applicaties voor continu gebruik. Voor safety relevant applicaties is ook optioneel een redundante variant leverbaar.

Kenmerken

• Elektrische hoek 360 °
• Compact ontwerp
• Robuuste aluminium behuizing
• Uitstekende levensduur dankzij precisiekogellagers
• Maximale betrouwbaarheid dankzij het contactloze meetprincipe
• Analoge uitgang: 0..10 V, 0..5 V ratiometrisch, 4..20 mA, 0..20 mA
• Voedingsspanning: 5 V, 24 V, 9..30 V
• Hoogste levensduur door kogellagers

Opties

• Special shaft design
• Special cable and connection design
• Different angles

Breed programma aan rotatie sensoren

Voor uw toepassing is een uitgebreid spectrum aan single- en multi-turn sensoren beschikbaar. Daarnaast helpen wij u ook bij het bepalen van de eisen van de applicatie en de geschikte technologie, zoals hall-effect, optisch of potentiometrisch. Beschikbare elektrische interfaces zijn onder meer stroom- of spanningsuitgang, incrementeel signaal, PWM, SSI, SPI en andere. Wij kunnen daarnaast ook de signaalkarakteristiek zoals (draaihoek, plateaus, draairichting) aan laten passen aan specifieke eisen in de fabriek. Voor configuratie in het veld bieden wij single-turn encoders en multi-turn encoders aan met een teach-in interface.

Panel-encoders hebben een extra bedieningskoppel nodig om onbedoelde verplaatsingen door bijvoorbeeld trillingen te voorkomen. Ook bieden we tal van haptic selecties, van continue tot detent torques. We hebben encoders met mechanische eindaanslag om de mechanische hoek op een schaal uit te lijnen. Bevestiging van de invoer door middel van een geïntegreerde drukknop of een menubesturing zijn als opties verkrijgbaar. Daarnaast hebben we verschillende opties voor directe PCB montage.

Voor een optimale aanpassing aan de mechanische componenten van de klant bieden we tot slot tal van maten en behuizingsvariaties aan. Het spectrum omvat bovendien alle standaard industriële versies. Van voordelige bus-bevestigingen met optionele polymeer lagers tot servo flens behuizingen met kogellagers tot slijtvaste kit encoders. Het is bij ons ook mogelijk om aanpassing op maat te laten maken. Van assen, behuizingen en aandrijfcomponenten, evenals de fabricage van kant-en-klare kabels en pluggen te laten verzorgen. Als resultaat hebben wij voor vrijwel iedere toepassing een oplossing.
